인텔 DG2는 향상된 7nm TSMC 노드를 사용하여 제조?

Reuters의 정보에 따르면 인텔은 7nm TSMC 제조 노드에서 Xe HPG 그래픽 프로세서를 출시 할 가능성을 평가하고 있습니다.



향상된 TSMC 제작 노드는 이제 인텔에서 곧 출시 될 DG2 GPU로 고려됩니다.



이 그래픽 프로세서는 수년 만에 개인용 컴퓨터 및 랩톱을 위한 인텔 최초의 고급 GPU라는 소문이 잇습니다.



DG2로 알려진 이 칩은 아직 공식적으로 이름이 지정되지 않았지만 7nm 공정의 향상된 버전인 TSMC의 새로운 칩 제조 공정에서 만들어 질 것이라고 추측하고 있습니다.



인텔은 이미 DG2가 외부 파운드리를 사용하여 제조 될 것임을 확인했습니다.



인텔은 10nm 내부 노드를 사용하여 아이스 레이크 제온(Ice Lake Xeon) CPU와 타이거 레이크(Tiger Lake) 모바일 CPU를 대량 생산하기 시작했습니다.



인텔은 현재 2022년 이후에 7nm 제품을 위한 외부 파운드리로 생산을 전환하는 것을 고려하고 있습니다.



인텔은 TSMC와 오랜 파트너십을 맺고 있습니다.



자율 주행 기술에 주력하는 인텔의 자회사인 모빌아이(Mobileye)의 책임자는 자율 주행 차용 프로세서가 TSMC 7nm 노드를 사용하여 제조 될 것이라고 Reuters에 말했습니다.



AMD가 라이젠 CPU에 사용하는 현재 7nm 기술과 향상된 7nm TSMC 프로세스가 얼마나 다른지는 현재 명확하지 않습니다.



이전의 소문은 아직 TSMC에 의해 확인되지 않았지만 새로운 노드가 6nm라고 불릴 수 있다고 제안했습니다.



Reuters의 동일한 정보에 따르면 DG2가 사용할 것으로 예상되는 7nm 노드는 엔비디아가 현재 암페어(Ampere) 그래픽 카드에 사용하고 있는 삼성의 8nm 프로세스보다 더 진보 된 것입니다.



인텔 DG2 GPU는 최대 4096개의 코어를 제공한다는 소문이 있습니다.

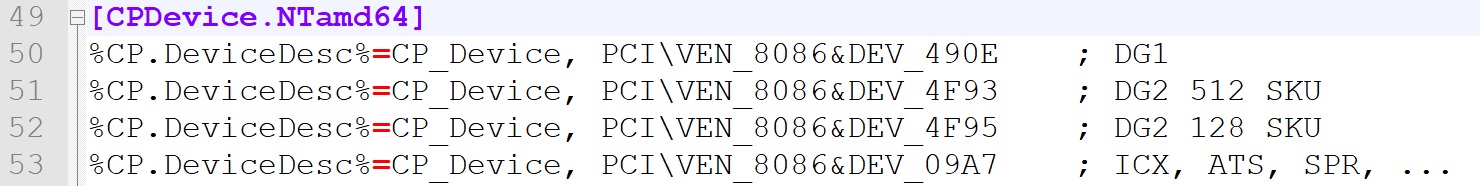

최신 드라이버 누수의 변형 중 하나가 512개 실행 단위, 각 8개 통합 코어를 특징으로 할 수 있음을 확인했습니다.



GPU는 6GB 또는 8GB GDDR6 메모리와 구성 될 것으로 예상됩니다.



타이거 레이크-H 및 엘더 레이크-P(Alder Lake-P) 게이밍 노트북의 차세대 개별 그래픽 카드에 제공됩니다.



인텔은 올해 말에 DG2 기반 그래픽 카드를 공개할 예정이지만 CES 2021 이벤트 동안 GPU에 대한 언급이 없었습니다.
